やはり出る。マニュアルを読んでみると、ＩＡＣＶ以外に無い。
エンジンが通常のエンジン温度でアイドリングしているとき、アイドルエアコントロールバルブの位置は20～40ステップの
範囲内である必要があります。これにより、アイドルエアコントロールバルブは、あらゆる負荷と温度条件を補正するために
さまざまな量のバイパスエアを供給できるようになります。この範囲外の場合、吸気マニホールドのエア漏れなどの機械的な
故障が発生している可能性があります。
「Lotus Check」スキャナーを使用すると、「IDLE HOTDBPOS」は、ECMが指定されたホットアイドル回転数を維持するために
必要な位置として学習した、IACバルブの全閉（0）からのステップ数を示します。 「STEPS」は、ECMが前回のイグニッション
スイッチオフ以降の移動ステップに基づいて計算したIACバルブの位置を示します。
ECMはアイドリング回転数を継続的に監視しているため、この値は通常アイドリング中に変化します。
イグニッションスイッチがオフになると、ECMはメインリレーを短時間通電状態に保ち、IACバルブをパワーダウン位置に駆動して
次のエンジン始動に備えます。
IACバルブの位置は、「Lotus Check」ツールを使用するか、イグニッションスイッチをオンにして移動させた状態で
スロットルをゆっくりと全開に5回押し込むことでリセットできます。
と、書かれている。
ＯＢＤを繋げて、再確認する事にした。
アイドルバルブ ポジションの状態を見る。 正常にアイドリングしている時でも、４５で範囲外。
＜ 正常時 ＞
アイドルアップ時は、５４と大きく外れて、偏差も２４０と異常値。 上記の４５は、ちょっとした事で下の異常状態に陥る。
ちょっとした事とは、走行から停止時とか、停止時に チョンとアクセルを開けて戻した時だ。
また、アイドルリセットをしても、アイドルアップしてしまう。
＜ 異常時 ＞
そもそも、ポジションが ２０～４０の範囲に入っていない事が問題なのだが、二次空気の介入は徹底的に潰したので
考えにくい。ＩＡＣＶのバルブ位置が閉じる方向に動き切っていない（ ストローク不足 ）のか ？
確かに、ＩＡＣＶ全体を交換した事はない。交換しているのはバルブの方で、それも互換性の有るローバーに使用されている物。

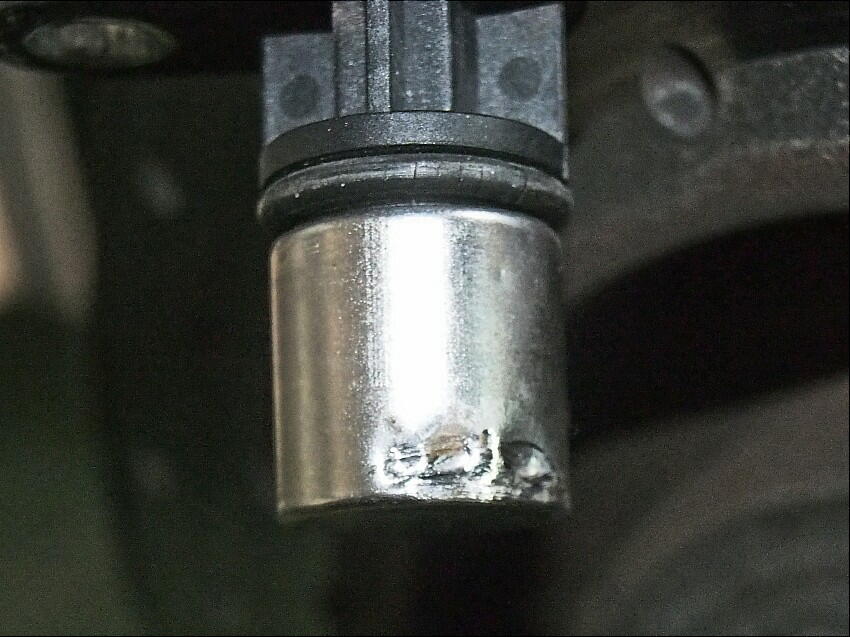

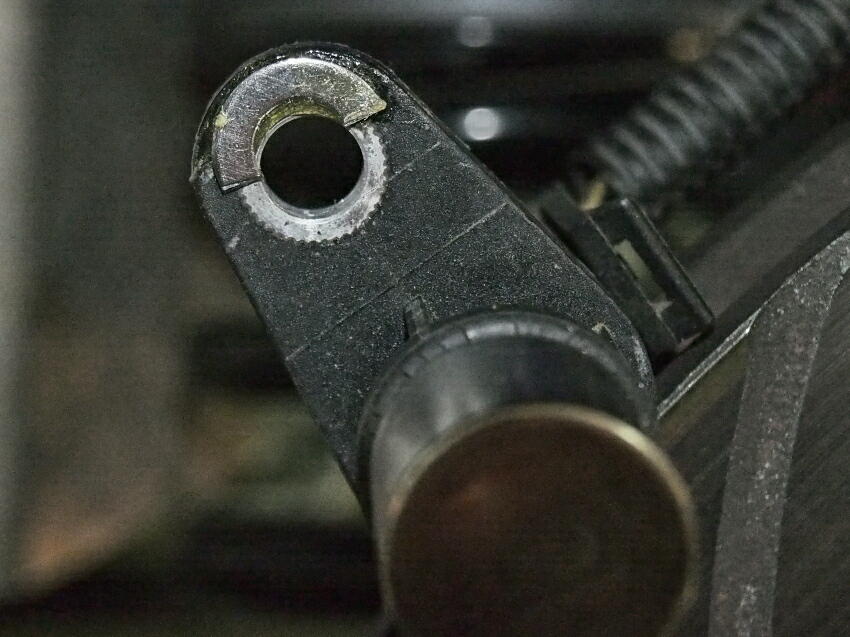

バルブを外して見る事にした。 バルブの表面をドライカーボンで加工していたので、当たり方が良く解る。

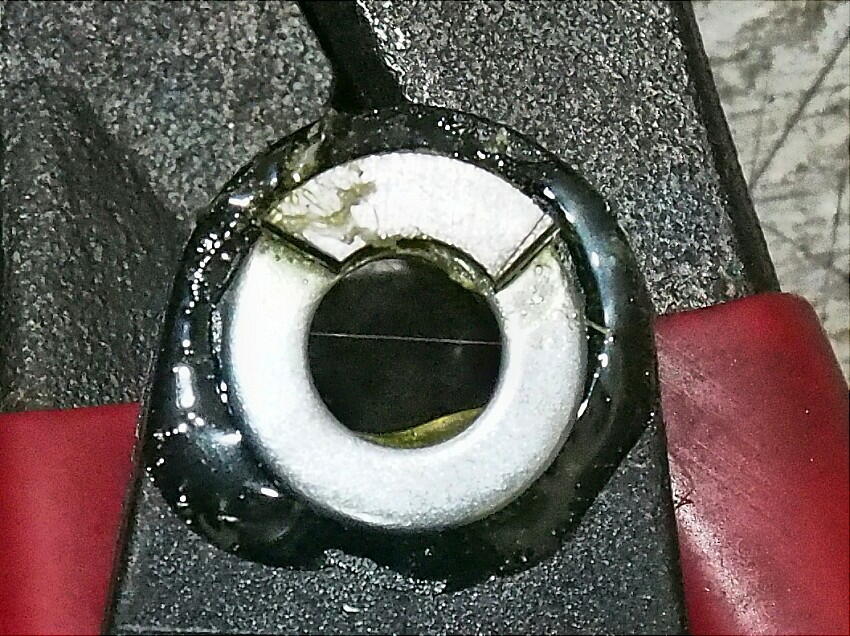

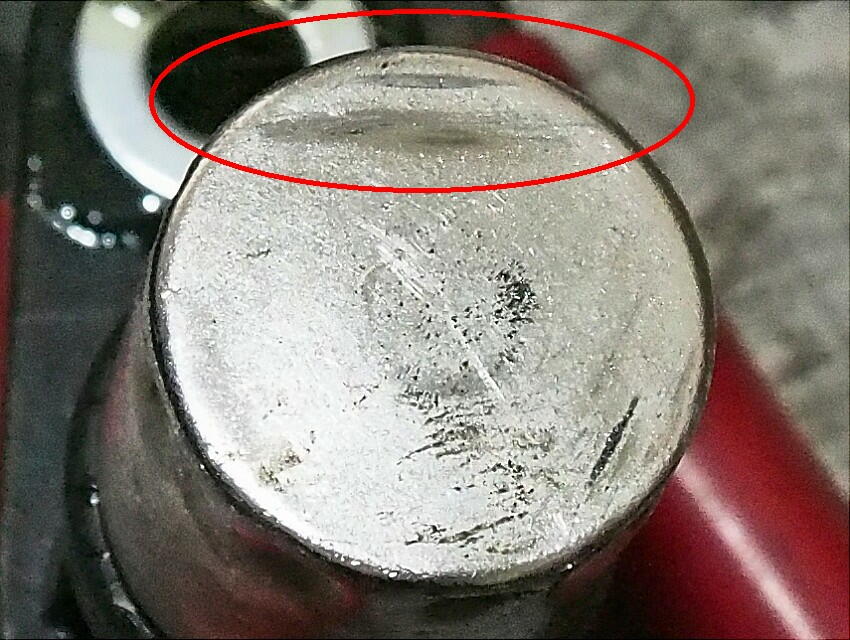

撮影の都合上、１８０度毎になる。カーボンが剥げている様子を見ると、均一に当たってはいない。表面は当たっているが
裏面は当たっていない状態で、ホールの中心とバルブの中心がズレた偏心状態だ。これでは、完全に閉じり切る事はない。
バルブを組み入れる際、この偏心を生む様なガタは無いのだが ．．．．． 製品の精度に因るのかね。

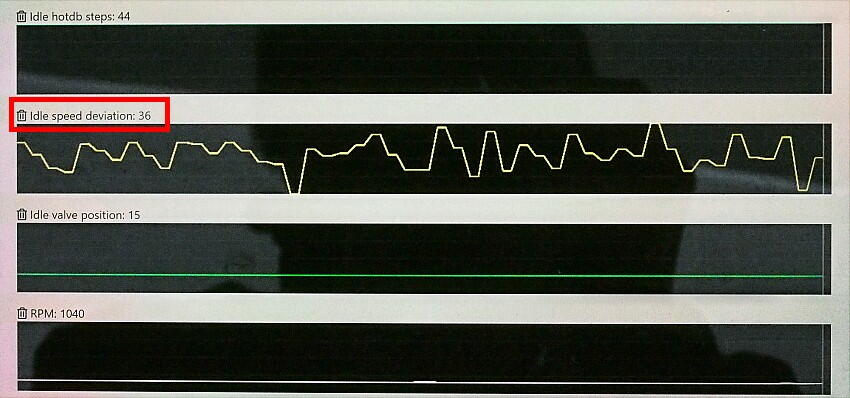

まず、純正のバルブに交換し、リセット動作をした後、エンジンを始動する。グラフを見ると、偏差が良く動いている。
暖機運転中なので、バルブが出たり引っ込んだりして、調整をしているのが解る。この時、ポジションは１５と低く、一定値となっている。
これは、変だ。 何故動かないのか ？
暖機運転が終了して、液温８０℃、アイドル安定状態で、アクセルを ちょっと開けて見る。すると、アイドルアップが継続した。
下の各数値は、赤線の時間上のもの。 偏差は、アクセル開に反応して動いた後、２４３と異常な数値のまま。
ところがポジションは、２１と正常値 ？？ これは、変だ。 且つ、アイドルリセットをしたにも係わらず
アイドルアップの継続とは。その後アクセルを煽ろうが、アイドリングは正常に復帰しない。
ＩＡＣＶ自体の特性が、ＥＣＵの制御領域から余りに外れていた場合、アイドルリセットにも限界が有る様に思える。
果たして、私が使っているＯＢＤが示すポジションの数値と、マニュアルに書かれた数値は異なるのではないか？
上記に、
「IDLE HOTDBPOS」は、ECMが指定されたホットアイドル回転数を維持するために学習した、IACバルブの全閉（0）からの
ステップ数を示します。
とある。
これが、大きく外れているのではないだろうか。 これを弄れれば ．．．．．

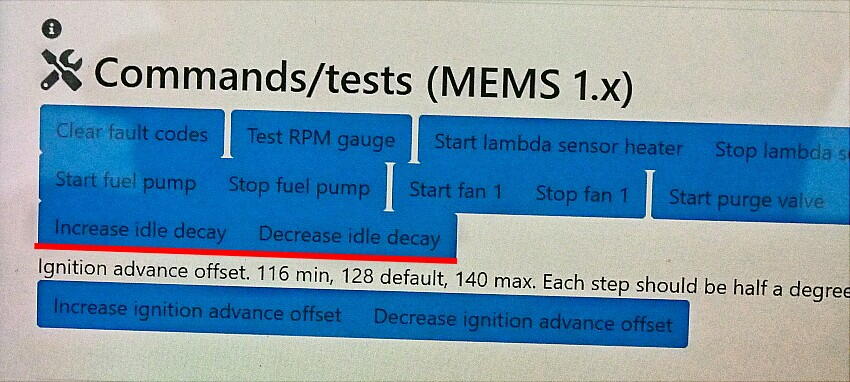

メニュー内に、ｉｄｌｅ ｄｅｃａｙの項目が有る。減衰調整の様だが、どのパラメータに影響するのだろうか。
そもそも、減衰調整とは ？ 何なのだ。
そこで、クリックしながらパラメータの変化を見ると、ｉｄｌｅ ｈｏｔｄｂ が、クリック毎に１づつ変化して行った。
まず、最初の状態（４４）からインクリメントして行くと、不安定になって行く。次にデクリメントして行く。
すると、４０を切った辺りから変化が見られ、３１でアイドルアップは収まった。
何回アクセルを煽ろうが、アイドルアップの現象は起きなくなったし、アイドル復帰時間も短くなった。

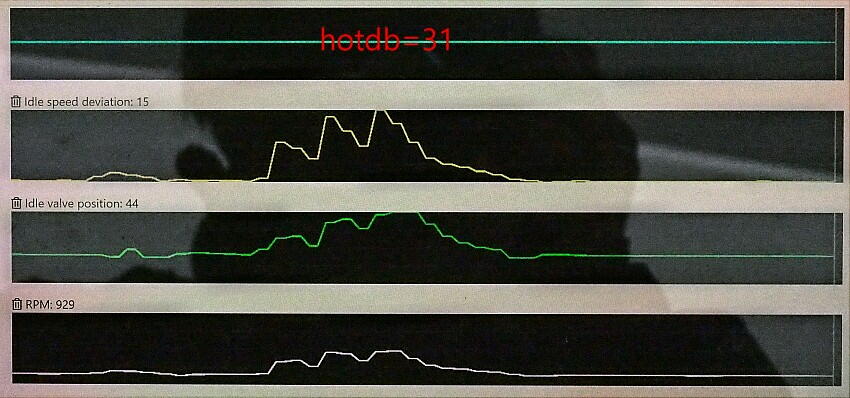

下は、３回アクセルを煽っているが、偏差、ポジション共に振れている。 これが、正常。
結論 ： アイドルリセットには限界がある。それを超えていた場合、ＯＢＤを使い調整しない限り正常状態に
復帰しない。私が使うＯＢＤの ｈｏｔｄｂの項目が、マニュアルに書かれたポジションに当たる。
そして、その数値の中間値 ３０程が、適正値となる。
|
|
|
