寸法面で使えそうなオルタネータを大分前（ ５年前 ）に手に入れていた。 当初は、このオルタを使って風力発電のシステムを作ろうか
企んでいたが、 色々と忙しく、全く設計が出来ていない。 最近エリのオルタが壊れたので、久々に引っ張り出した。
これも多少加工すれば、エリで使えると思われる。
端子機能は、下の通り。
ＩＧ ： ＩＧ スイッチに接続
Ｃ ： 発電電圧セレクト （ ｏｐｅｎで、１４．４Ｖ ＧＮＤに落として１３．５Ｖ ）
Ｌ ： バッテリーインジケータに接続
ＦＲ ： オルタの負荷状態を出力（ ＥＣＵに接続 ）
エリで使用するのは、ＩＧ と Ｌ 。 それと、Ｂ端子は、ＩＧ端子と接続して、スターターに接続。

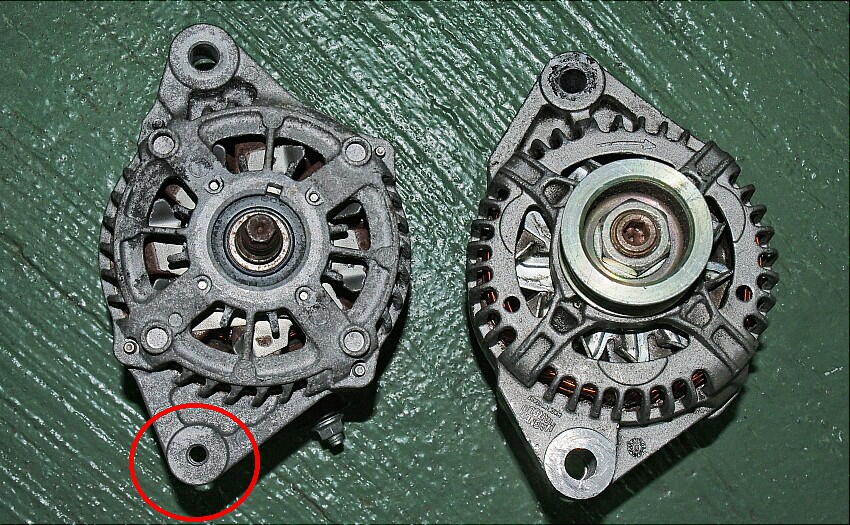

取付穴間の寸法は同じだが、下赤丸の穴径が異なる。 これは、ドリルで揉めば済む。
取付台自体が、異なる。 赤丸切り落として、カラーを挿入すれば良いか。
ガタイは、コンパクト。
ここまでは、使えそうかと思ったが ．．．．．．． 致命的な部分が有った。
固定端の上下が、同一面上にない。 引っ込んでいれば、カラーで調整出来るが、出っ張っている。 削る ？ いや面倒。
やはり、風力発電用に使うかね。
|
|
|
