本来の名称は解らないので、ストッパー クッションとさせて頂く。 劣化に因るものなのか、首を振る。
それにより、カタカタと音を出す。 このストッパーは、伸縮が可能な構造で、時計回りに回せば伸びる方向に動く。
回す際、クリック感が有り その都度止まる仕掛けとなっている。 なので、微調整が可能。

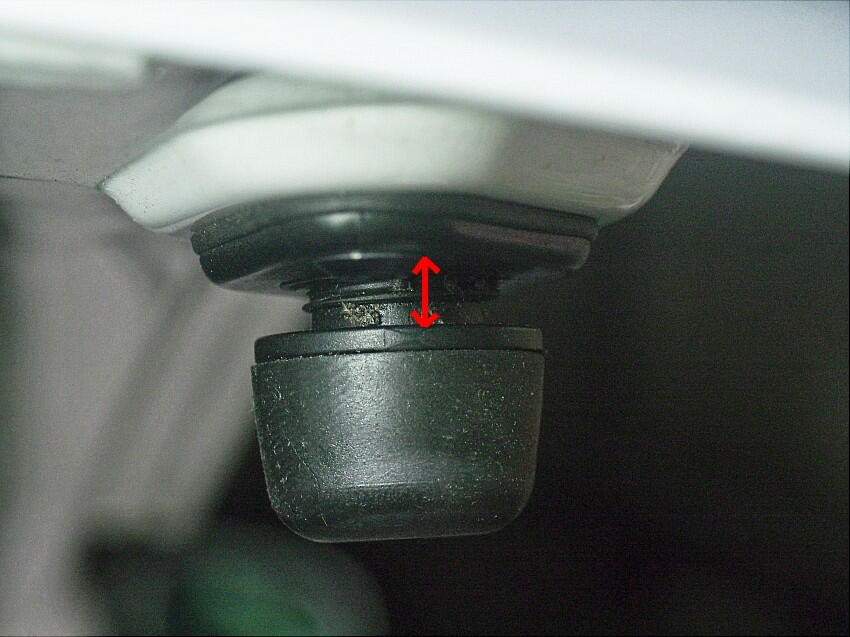

このストッパーは、トランクの左右に有るのだが、上写真の矢印部の寸法を測ると、左右で１ｍｍ程違っていた。
これを、” ストッパーの設置高 ”と呼ぶ事にする。 因みに、左 ： ４ｍｍ 右 ： ３ｍｍ
これを受けるトランク上面との距離関係は、どうなのだろう ？ 役目としては、衝撃防止用の筈なので、隙間が
有ると思われる。
そこで、油粘土を使って隙間を計って見る事にした。 直径１ｃｍ程の粘土玉を作って、受け部に載せて潰す。
潰した厚さは、５ｍｍ程。

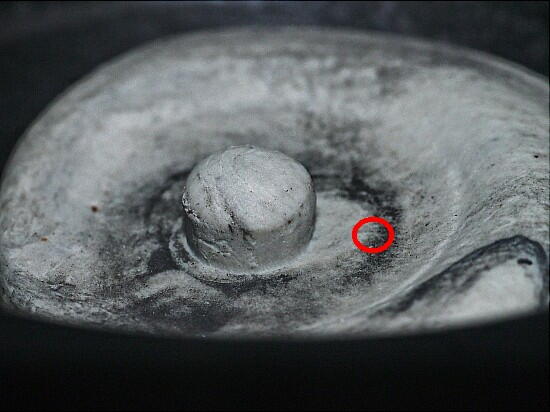

そして、トランクを閉めた後、再度開ける。下写真の様に、粘土が潰れた状態となった。
ストッパーの中心部は空洞なので、圧縮された粘土は、この空洞内に押し上げられる。 飛び出た粘土の高さは
左右で異なり、１ｍｍ程違う。 これが、上記の ストッパーの設置高 と一致する。
知りたいのは、赤丸部の厚さだ。 触った感覚では、 左 ： １～２ ｍｍ 右 ： ２～３ｍｍ
＜ 左 ＞ ＜ 右 ＞

やはり、隙間が有る。 この隙間を埋めないと、カタカタ音は止まらない。ストッパーの動きを軽く抑制出来ればＯＫ
なので、緩衝材の材料は、スポンジにした。 （ 下写真左側のウレタンだと、ちょっと硬い
適当な寸法にカットして、受け側表面に貼って終了。
|
|
|
