キャニスターから気化ガスを戻す箇所が二つ有る事を、以前記した。
https://nomusan-dat.staba.jp/page177.html#lcn088
https://nomusan-dat.staba.jp/page172.html#lcn093
私が理解しているキャニスターの役割は、” 燃料タンクから気化したガスを、いったん活性炭入りの容器を通して濾過し
一旦貯蔵する。インターバルで、パージバルブを開いて、燃焼室へ送り込む ” の筈。
スロットル前にリターンするのは解るが、加えてターボチャージャーの吸気側にもリターンさせているのが解らない。
１．パージバルブ後の、パイプ詰まりのリスクを考えて、二重系にしているのか ？
２．燃料タンクからの蒸発量が、多いのか ？
１の可能性は有るだろうが、流石に２は無いだろう。

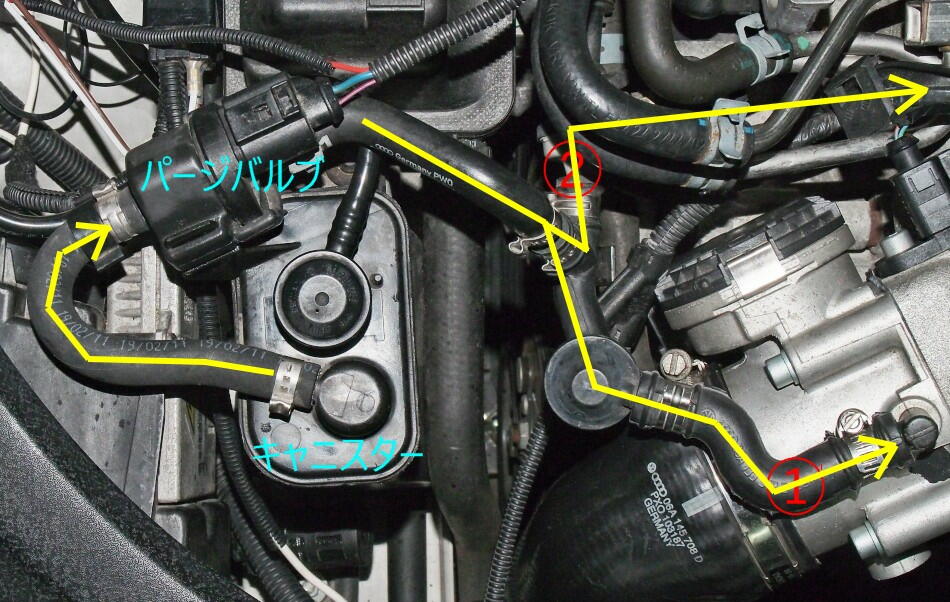

まあ、グダグダ考えても埒が開かないので、実験してみる事にした。 現配管の状況が下。
①の経路が、スロットルへ。 ②の経路が、ターボチャージー（吸気側）へ となっている。
変更は、ターボチャージー（吸気側）へ行く配管にメクラ栓ををして、スロットル側のみにする。
これで、エンジンを掛けてみる。 結果は、別段変わった様子は無い。アイドリングは安定しているし、ブリッピング
しても、エンジン回転数の上昇／下降も正常だ。 ただ、走行しての状態は試していない。
明日、試して見ましょうかね。 異常がなければ、ターボチャージー行く配管は取り除く。
何しろ、蛇の巣窟の様を呈する配管は、一本でも取り除きたいのだ。
ちょっと気になった事有り。
＜ EVAP リーク検出 ＞
EVAPシステムには漏れ検出診断機能が装備されている。 リーク検出ポンプ (LDP) による加圧で、燃料タンク
キャニスター、 バルブ、パージ ソレノイド バルブを含むシステム全体の漏れを検出する。
漏れ検出中、LDP はシステムを 3 ～ 4.4 psi (20 ～ 30 mbar) まで加圧し、LDP のリード バルブを閉じる。
ECUはリードバルブを監視し、 圧力が低下するとリードバルブを閉じる。 その後、漏れの程度を示す DTC を
保存する。
と、マニュアルには書いて有るのだが、下の←の様にキャニスターのキャップ下が開いている。手で押しても
動く。さらに鼻を近づけると、微妙にガソリン臭がする。 これって、漏れてない ？
リーク検出システム大丈夫か ？
|
|
|
