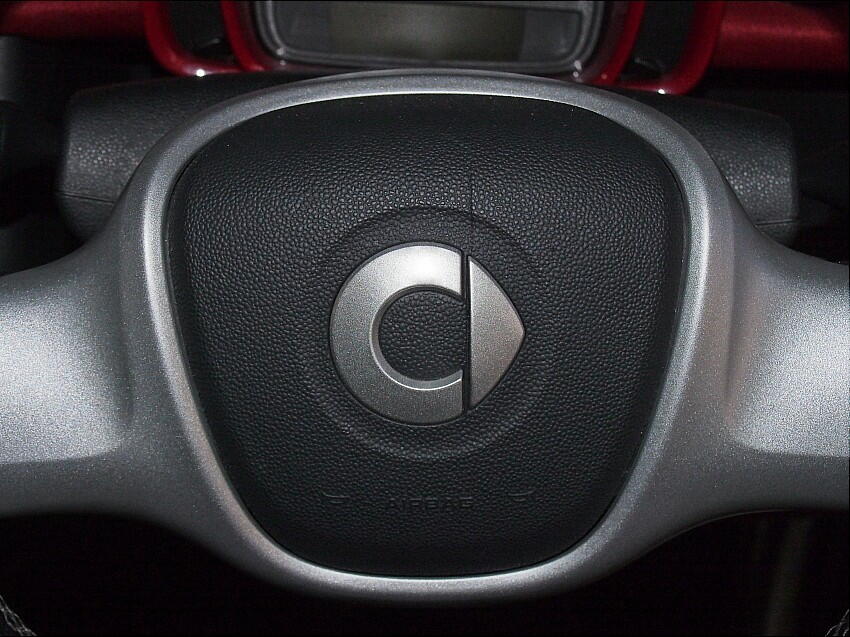

スマートのホーンボタンは、内蔵されているバネ常数が高いのか、叩いただけでは音が出ない事が多く、出たとしても少音量。
ちょい押しは全く反応無し。 なので、グイっと押すと ．．．．．． 大音量で鳴り響く 。
ちょい押しで、正規の音量で且つ、短音が出ないので、外部スイッチを付けたいと思った。

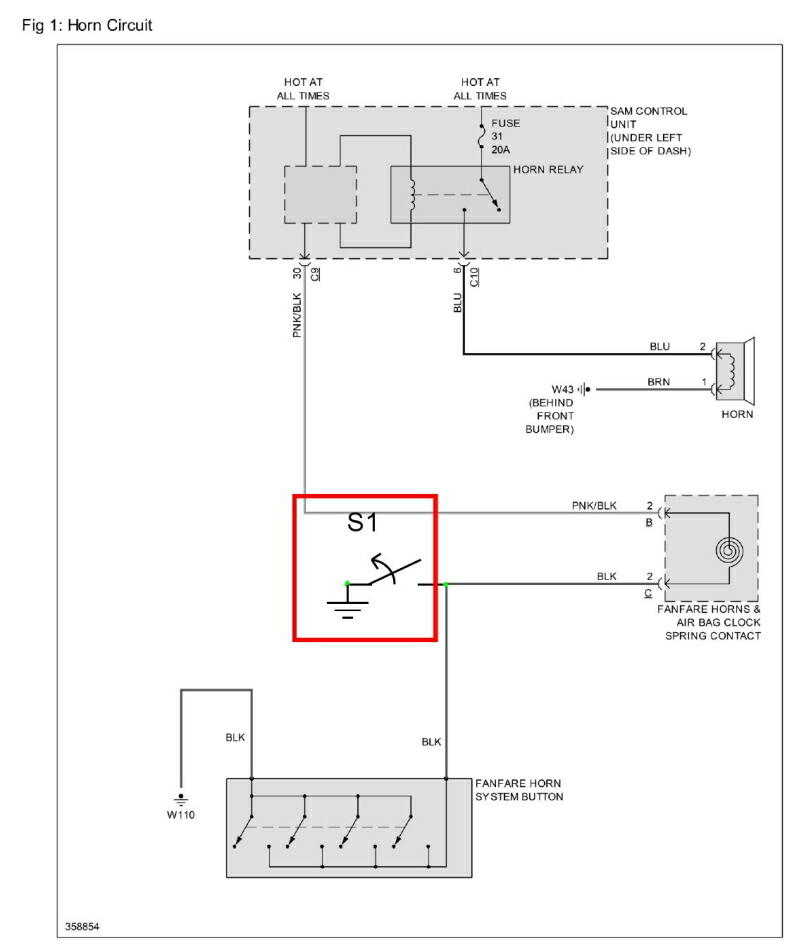

回路図を見てみると、 ホーンスイッチをGNDに落とすだけで良い。 スイッチに何を使うか、設置場所を何処にするかで悩めば良い。
しかし、ステアリング中央に有るホーンボタン内には、スイッチが４個も付いているんだ。 その割には、反応が鈍いのは残念。
外付けスイッチを付ける時、気を付けなければならないのは、ステアリングは回ると言う事。
コネクタから配線を引き出した場合（スパイラルケーブル後）、スイッチは、ステアリング上には設置出来ない。
なので、スパイラルケーブル前で、配線を引き出す必要が有る。 その箇所が、下回路図中の赤枠で示した所。
ステアリングを外す事になるので、ちょっと面倒な作業となる。
１． エアバックが絡んでいるので、バッテリーを切る。
２． コネクタ２個を抜く。（下写真の赤丸）
３． ステアリングを真っ直ぐな状態にする。
４． ステアリングは、ボルト１本でシャフトに止められている。場所は、ステアリングの真下（下写真）。
５． ステアリングが真っ直ぐである事を確認後、ステアリングを引き抜く。（ステアリングを軽く叩きながら抜くと簡単に外れる）

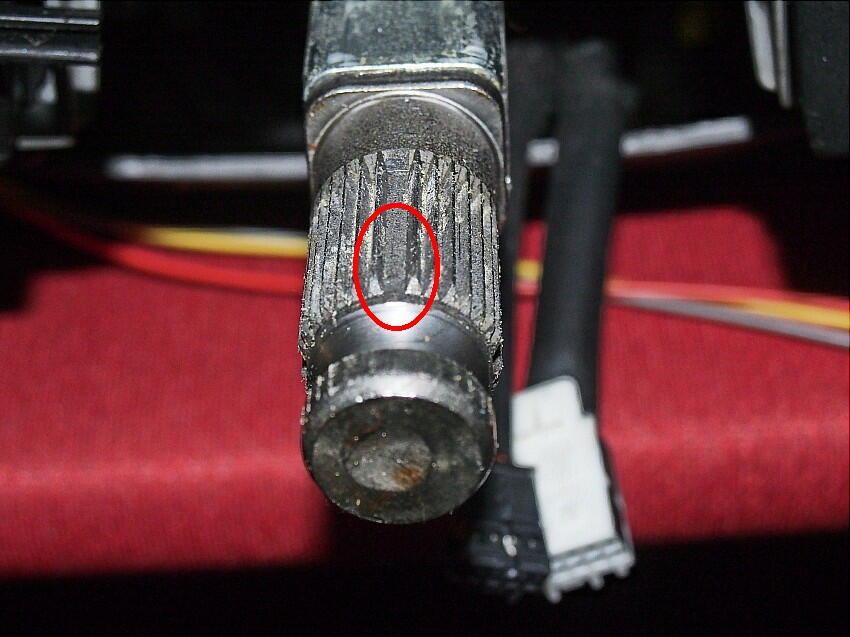

ステアリングが真っ直ぐな状態であれば、シャフトのノッチ部が真上を向いている（ 下写真

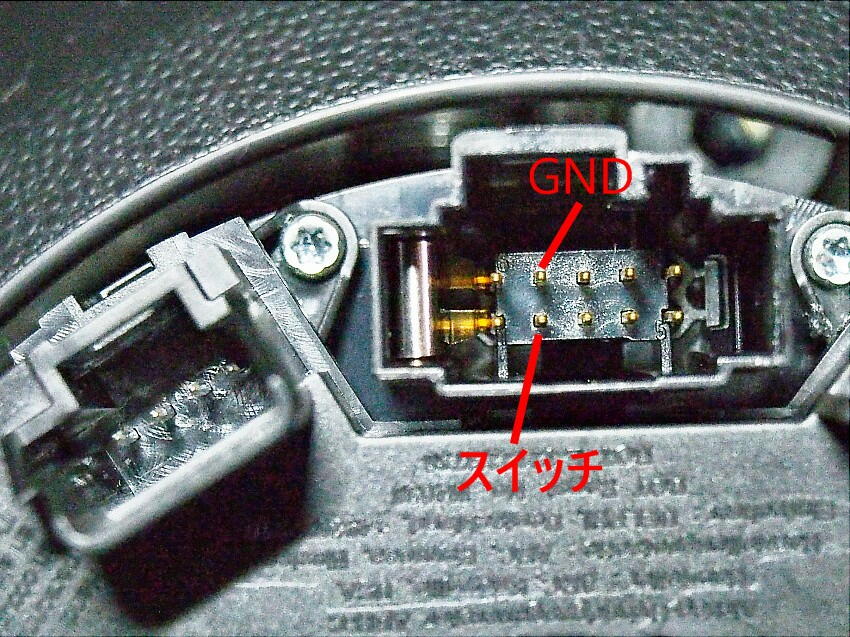

まず、コネクタ端子で、どの端子がスイッチで、GNDかを探る。 結果が、下写真。
次は、この端子とホーンスイッチが、何処で繋がっているかを探る。
スイッチ端子は、下写真の赤丸。 ＧＮＤ端子は、黄丸で示した奥に有る。 いずれも、半田付けが可能な位置だった。
各線を、半田付けして配線を引き出して置く。
配線を、ホーンボタン側に引き出して置く。 後は、スイッチの選定と、設置場所だね。
機能の検証をする為に、仮組してバッテリーを繋ぐ。 そして、引き出した線同士を、ちょっと接触させると、正規の音量で且つ、短音で
鳴った。 ホーンは、こうでなくちゃね～
後日、スイッチを設置する。
２０２５．２．１日 更新

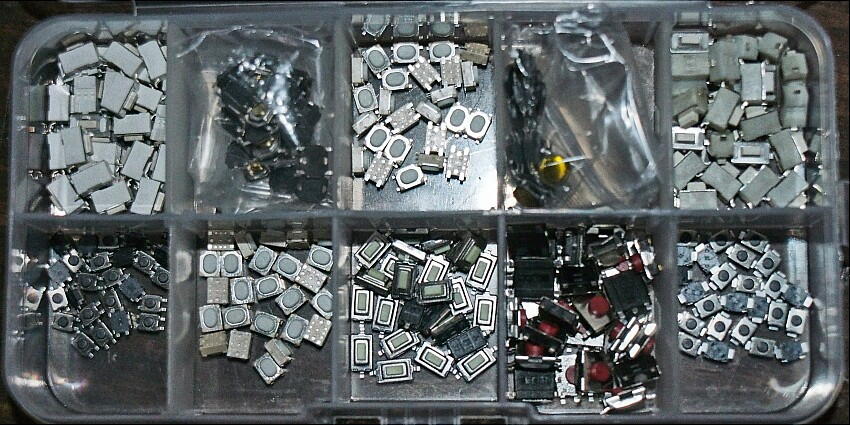

配線を前面に引き出した時点では、表面実装用のスイッチを貼り付ける事を想定していたのだが ．．．．．．．
・ スイッチ自体が小さく押し辛い
・ 配線が見える
・ 一応、エアバック、ホーンボタンの接触を避ける為の溝は切っているが、擦れる危険性は有る？
等で、計画変更。

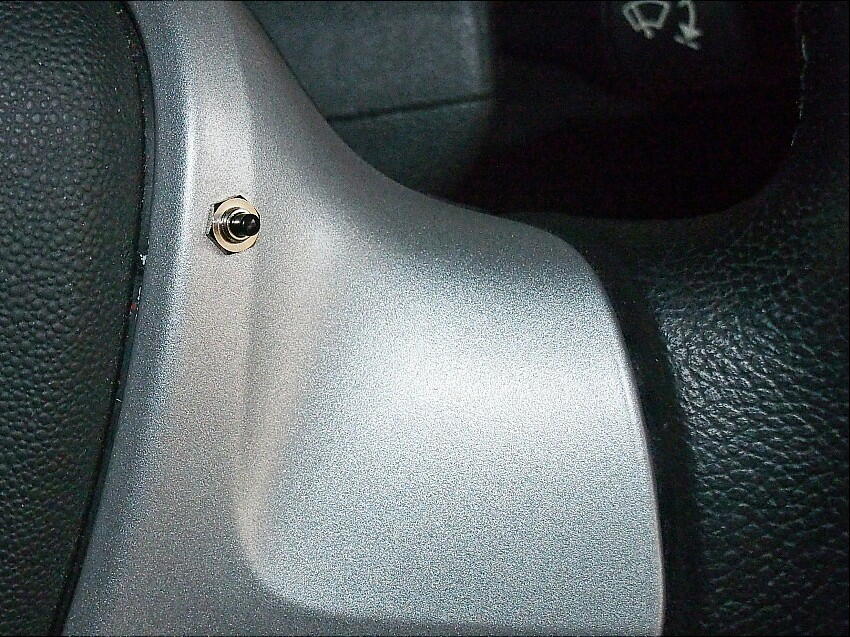

スイッチは、小形ながら押し易い物に変更。 これを使うと、ステアリングカバーにΦ５ｍｍの穴を空けねばならなくなるが、機能第一。
空けた穴は戻せないが、ステアリングカバー自体 カーボン仕様のアクセサリーも売ってるので、いざとなったら使えば良いし。
また、何時でも機能を無効化出来る様に、コネクターを介してスイッチと結合する事にした。
ちょい押しで、正規の音量で且つ、短音で鳴るホーンは、やはり良いね。
|
|
|
