Ｙ氏から依頼のあった、エリパ トランクオープナー。 何か 動かなくなったとか。

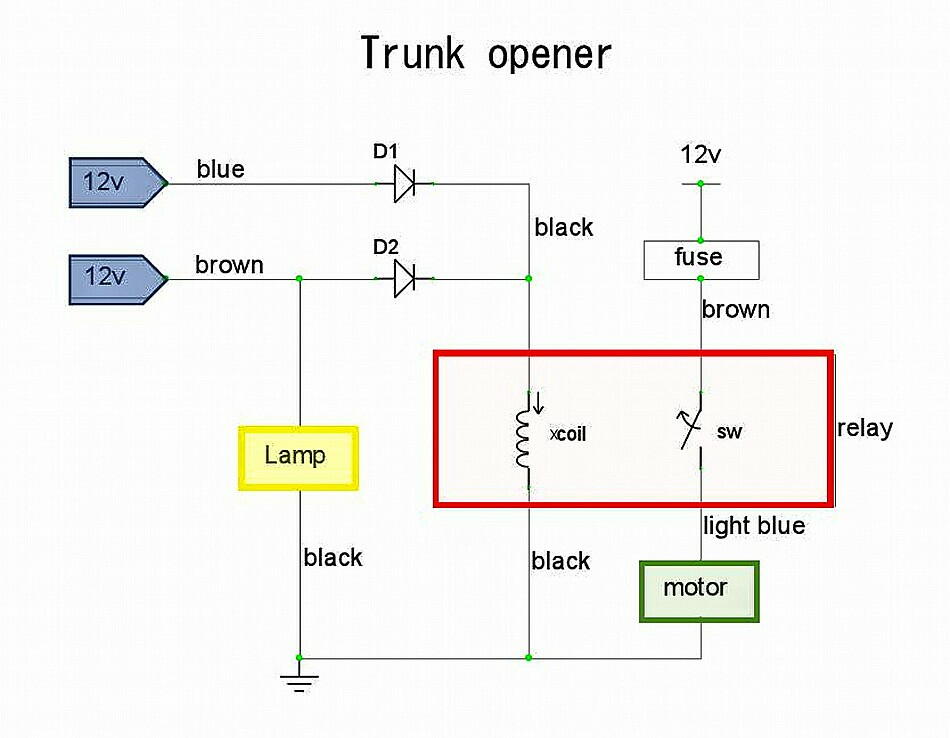

回路図が下となる。 Ｄ１，Ｄ２ ： ダイオード
左上辺りに、青で囲った１２Ｖのブロックのいずれかの線に、１２Ｖが印加されると、リレーが動いてモーターが回る。
下側の１２Ｖは、ランプが点いて、モーターが回るモード。 上側の１２Ｖは、モーターだけが回るモード。

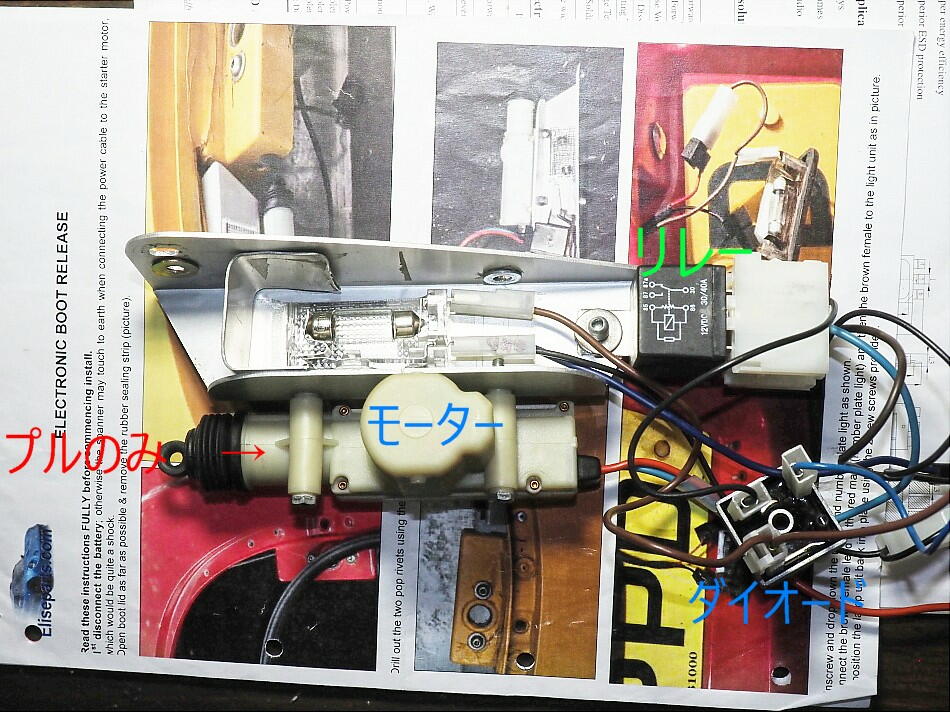

実際に通電して動かしてみると、モーターは プル方向のみに動く。 プッシュ側には動かないので、回転方向は一方向のみ。（上図）
トランクを閉めた時、モーターに付いているロッドが、機械的に伸びる様にセットされないと、正常に動かなくなる機構。
電気的視点では、付いているダイオード ．．．．．． 大電流を流せる物が付いているが、超オーバースペック（ 笑
|
|
|
