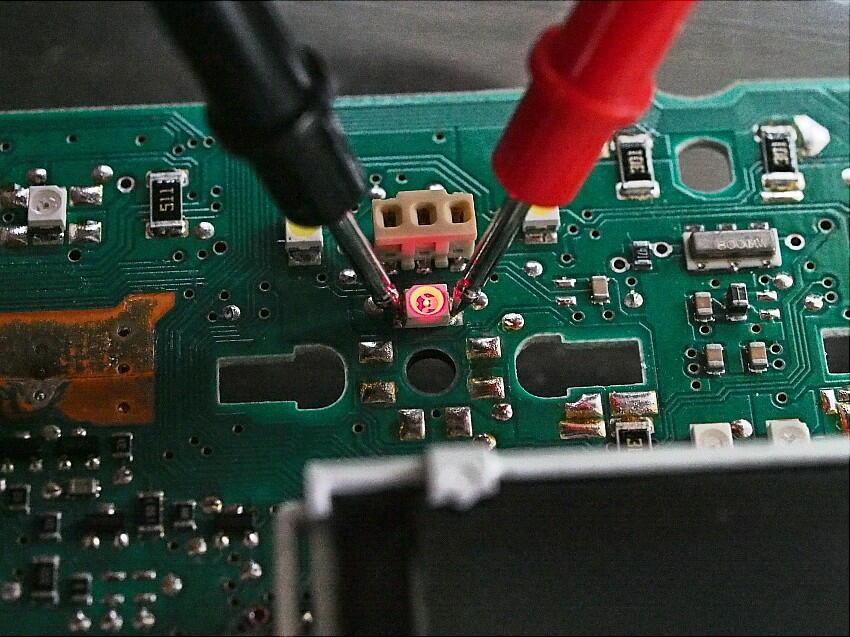

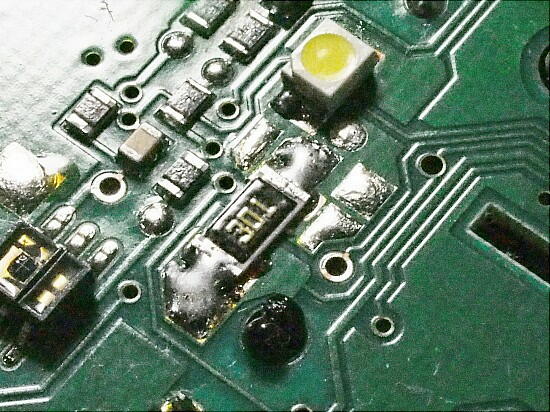

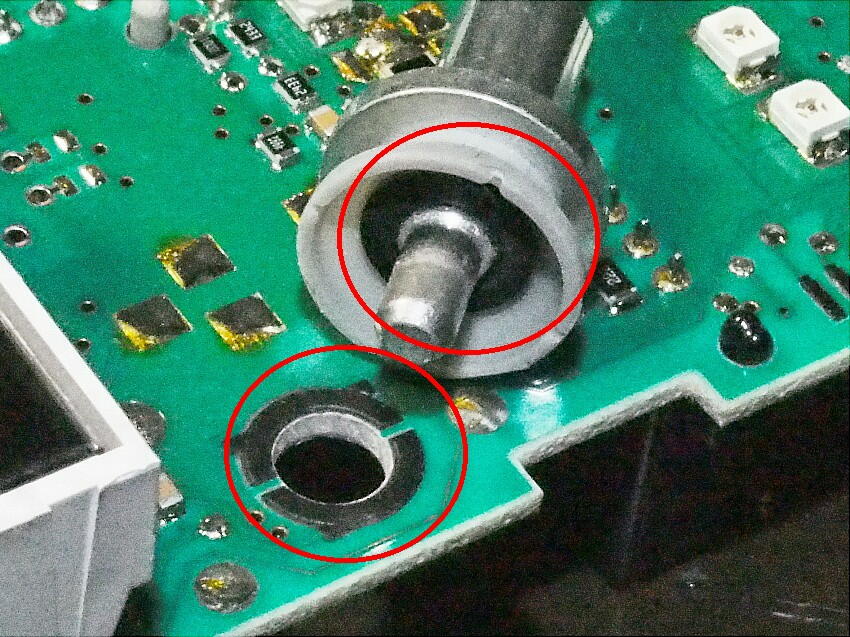

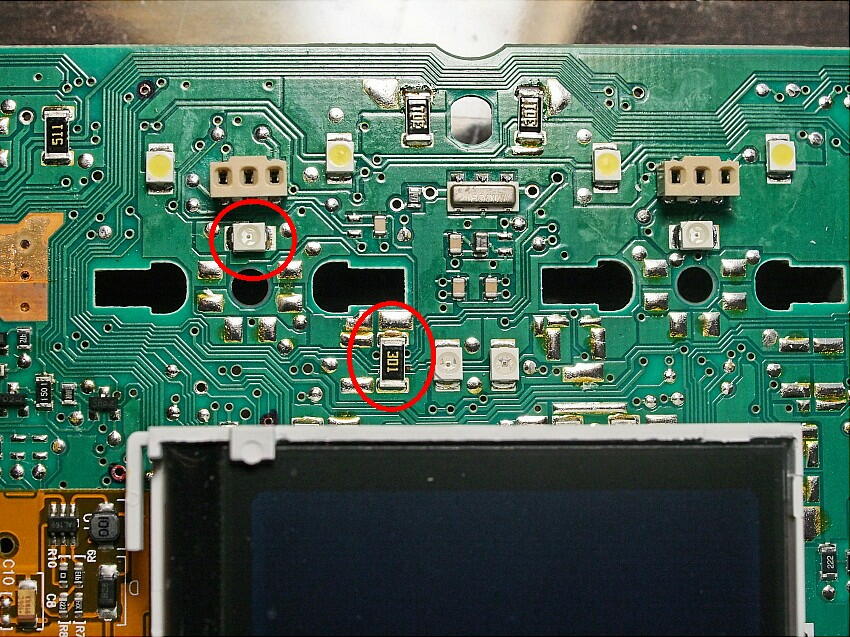

2025年03月08日 メーター不具合　何回目だ　？ 　　　　　　フランス製のメーターに、又しても不具合が発生した。今回の不具合は、液温計の針　照明用のＬＥＤが点灯していない。 　　　　　　ＬＥＤか抵抗のいずれかに異常が発生している。 　　　　　　あてにならない液温計だが、大まかな状態は知りたいので、針が見えないと　ちょっと不安になる。 　　　　　　何回目だろう　？　メーターをバラスのは　．．．．．．　　はっきり言って、面倒だ。　（　カス　メーター 　　　　　　下の赤丸が、ＬＥＤと抵抗になる。 　　　　　　　まず、ＬＥＤを確認する。テスターで、ダイオード測定に設定してプローブを当てると、ＬＥＤは点灯する。 　　　　　　　となると、抵抗か。　３０１なので３００Ω、テスターで抵抗端を計ると確かに３００Ωとなる。 　　　　　　　しかし、抵抗の一端からＬＥＤに繋がるまでの抵抗を計ると、抵抗値が揺れていた。　これは、半田不良だ。 　　　　　　　抵抗の一端を半田で熱すると、抵抗が基板から剥がれたので、反対端の半田が取れていた事が解る。 　　　　　　　しかし、この抵抗は大きい（　５ｍｍ×２．５ｍｍ　）。５０２５サイズなので、０．７５（ｗ）の規格。 　　　　　　　ＬＥＤに、大きな電流が流れる筈は無い。そこで、各部の電圧を計ったのが、下の回路となる。 　　　　　　　抵抗の電圧降下は、９．４（Ｖ）ー７．８（Ｖ）＝１．６（Ｖ）。　 　　　　　　　抵抗は３００Ωなので、電流は、１．６（Ｖ）／３００Ω＝５．３（ｍＡ）。 　　　　　　　となると、この抵抗で消費されるパワー（Ｗ）は、１．６（Ｖ）＊５．３（ｍＡ）＝０．００８５（ｗ） 　　　　　　　お解りの通り、こんなに大きなチップ抵抗を使う必要は全く無い。 　　　　　　　大きなチップ抵抗を実装するには、それなりの実装技術が必要。　さらに、基板が捩じれるとか歪んだ時、大きい 　　　　　　　サイズのチップ抵抗は破壊されやすい。　何故、このチップ抵抗を使ったのだろうか　？？　 　　　　　　　１００５サイズ（　１ｍｍ×０．５ｍｍ　）で十分だ。 　　　　　　　さらに、基板の設計も変。このデカイ抵抗を実装するランドなのだが、分割されていて、実際に半田が乗るエリアは 　　　　　　　非常に狭い。これじゃ、半田不良になるのも当然だ。　対策として、分割されたランドを半田で埋める。 　　　　　　　このサイズの抵抗は、全てランドが分割されているので、全て半田で埋める。 　　　　　　　また、ＬＥＤの端子にも半田を流し込んで置く。 ＜　オリジナル　＞　　　　　　　　　　　　　　　　　　　＜　改善後　＞ 　 　　　　　　　この際、不具合を起こしそうな所は、徹底的に潰して置く。 　　　　　　　スイッチの導電体の洗浄。　ここも、接触不良を良く起こす。 　　　　　　　ＬＣＤの表示欠けの原因となる、端子も洗浄する。 　 　　　　　　　メーターを組み立てた後、メーターのコネクタを繋いでＶＣＤＳでエラーをクリアーする必要が有る。 　　　　　　　メーター単体で電源を投入すると、メーター絡みで下の様なエラーが出る。　これらをクリアーする。 　　　　　　　そして、最後にアウトプットテストを行い、各針のリセットを行って終了。
