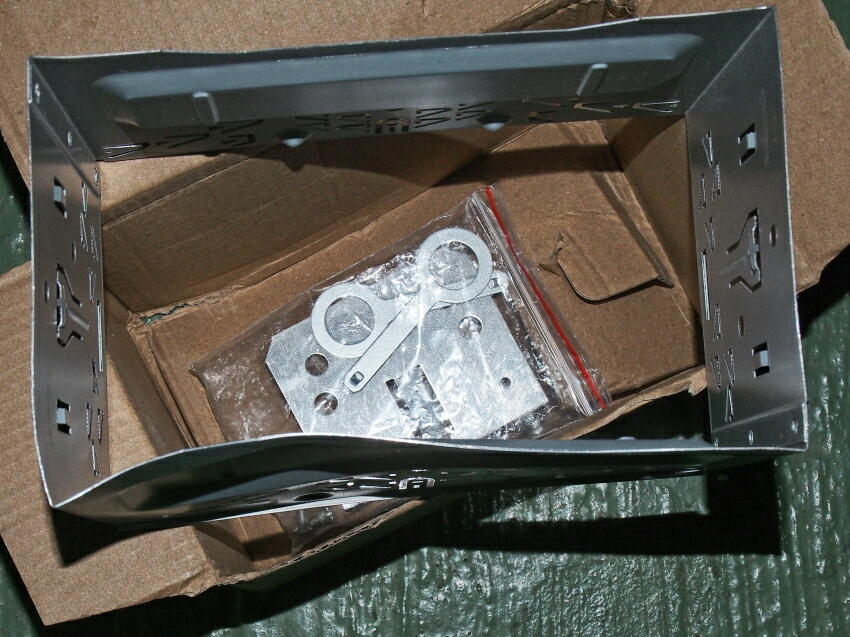

ケージブラケットが届いた。が、潰れていた（ 泣
国際郵便で、梱包が段ボールで緩衝材は無し ．．． 搬送で潰れない方が奇跡だと思うよ。
万力に挟んで補正をするが、板厚が薄い為 スプリングバックで完全には補修は出来なかった。
まあ、これから加工するので良しとする。
現状の１ＤＩＮのデザインは好きだが、正確／スピーディーに動くＮＡＶＩが無いと困る。（ これが、見納めか
再度、エアコン制御ユニットを取り外して、取付具合を探りながら穴を開けボルトで固定した。
狙った通りに、寸法はピッタリ。

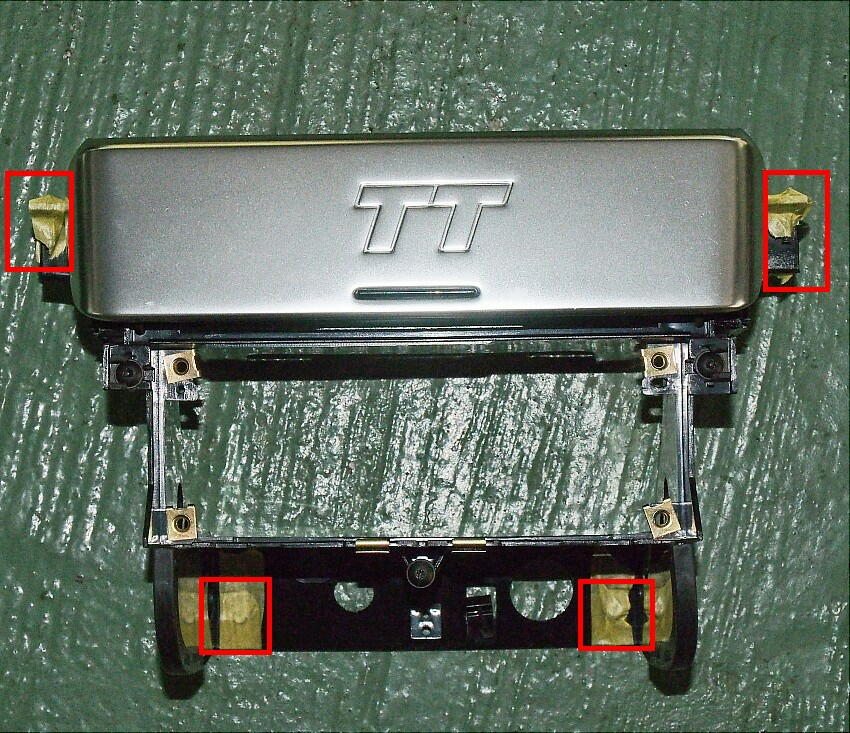

現行のユニット取付台を取り外す。固定箇所は、４箇所（ 下、赤四角部 ）
その背後に現れた配線は、ぐちゃぐちゃで酷い。
配線結合で酷いのは、裸線を端子に巻いて固定している箇所が２箇所（共に１２ｖ端子）、ＧＮＤ端子が接続されて
おらず、空中に浮いている等。到底、プロがやったとは思えない所業。
さらに、切り離したままの配線群。電源線のコネクタ端子は、剥き出しのまま。
電気知識の無い人は、作業しては駄目。今まで、ショートしなかったのは偶然としか思えない。

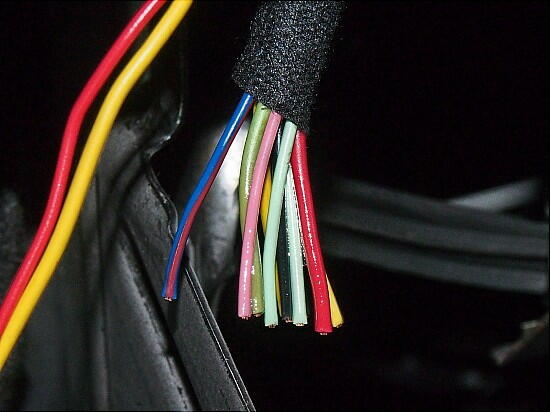

切り離されたままの配線は、十本程有る。過去に別のシステムが有ったのだろうか。 これらを整理しないかぎり
先には進めない。
未使用の線は、短く切断後、絶縁シール剤を塗布／乾燥させる（ 下 左 ）。 その後、絶縁テープで処理。
私は、ビニールテープを使わない様にしている。何故なら、その内 ベタ付き初めて剥がれてしまうから。
剥がれた後の、あのベタ付きが我慢できないのだ。

また、２ＤＩＮ化に伴って、灰皿を撤去する事になった。当然、コネクタは使用しなくなるので、ここも処理。
使用していないコネクタは、必ず防塵処理をして置く。
本題に戻る。作った２ＤＩＮコンソールを仮設置してみる。 ちょっと、気になる事があるのだ。
コンソールは、ニーパッド サイドパネルのみで固定する事になるが、強度的には問題なかった。
しかし、心配していた事が当たってしまった。試しに１ＤＩＮカーステの後ろに光明丹を塗って入れてみると
下画像の様に、エアーダクトに当てってしまった。
入れ込んだカーステを真横から見ると、飛び出ている。

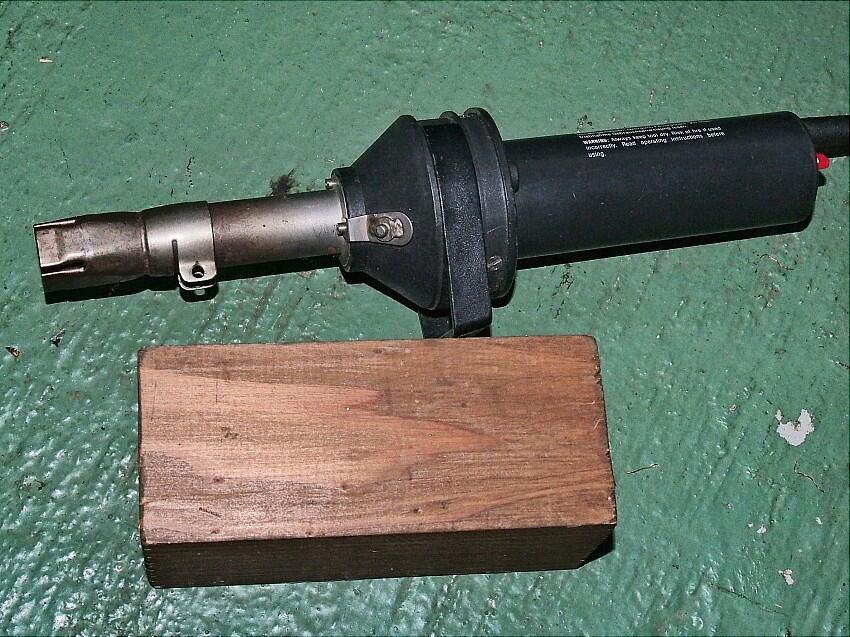

仕方ないが、エアーダクトを潰して空間を広げるか。ヒーターは、ＩＣを剥がす時に使用する物を使用し、エアーダクトが
柔らかくなったところで、木片で押し潰した。
処理後は、コンソール面から、５ｍｍ引っ込んで、ケージブラケット面からは、１０ｍｍ飛び出した状態になった。
あと１０ｍｍ潰しても良いが、やり過ぎは良くない。どうせ、１０ｍｍの段差部には化粧板が来るので問題は無し。
また、コンソールを組付けてから気が付いたのだが、上部に１０ｍｍ程の隙間が出来た。
原因は、１ＤＩＮ用の 化粧板。 跳ね上がった時、この隙間格納される。 この隙間も、埋める必要有か。
ともあれ、２ＤＩＮ化は行けそうな事が解ったので、ＮＡＶＩを発注する。
|
|
|
