水温センサー（備忘録）

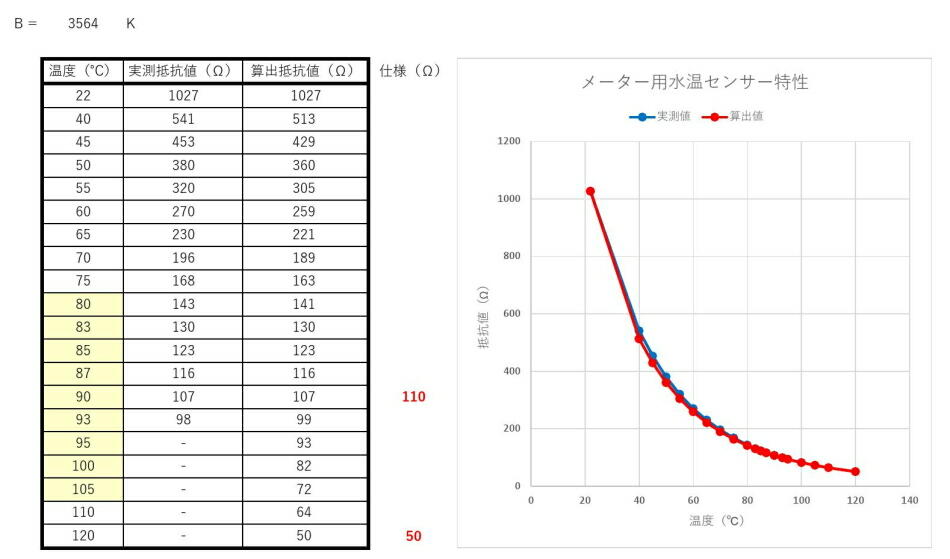

水温センサーの特性と、ＣＰＵが読みだす回路を載せて置く。一所にまとめて置かないと、忘れる。

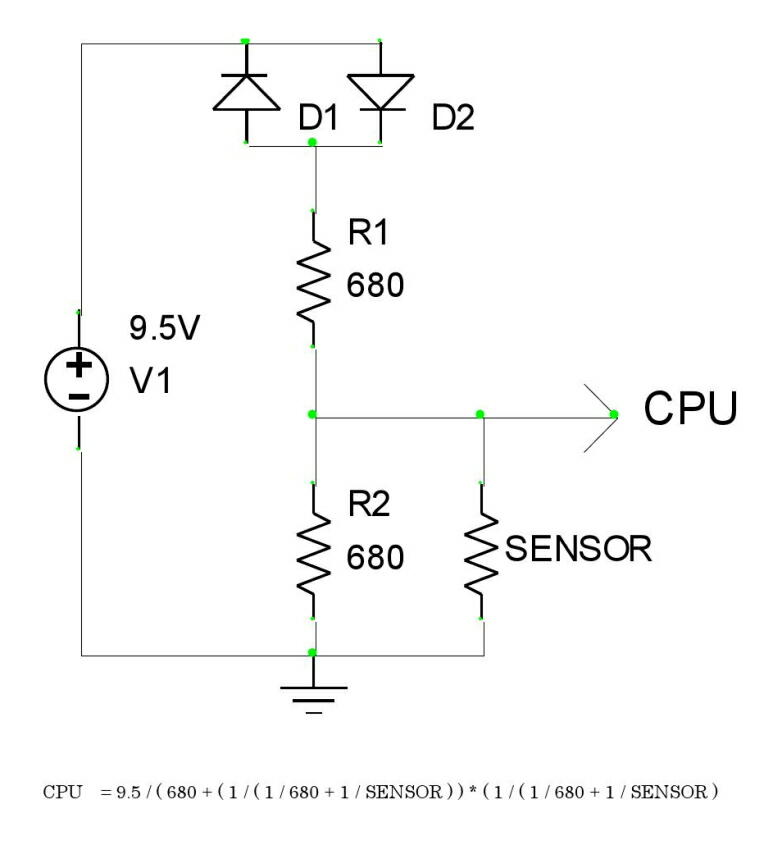

メーター内のＣＰＵへの入力回路の概略が下。 ＳＥＮＳＯＲと示した抵抗が、上表の算出抵抗値となる。
また、回路の下に示した数式で、センサーからの出力電圧値（CPUへの入力値）が求められる。

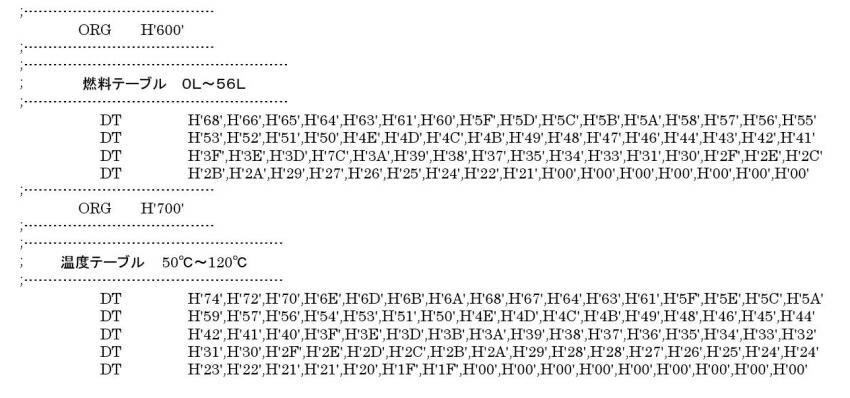

下は、計算結果から求めた結果となる。数値は、Ｈｅｘで示している。
この数値を基に、別途作成したメーターに水温と、残燃料を表示させ、水温に対してはファン制御も行っている。
プログラム名 ： Ｆ＆Ｔ ｃｏｎ．ａｓｍ
