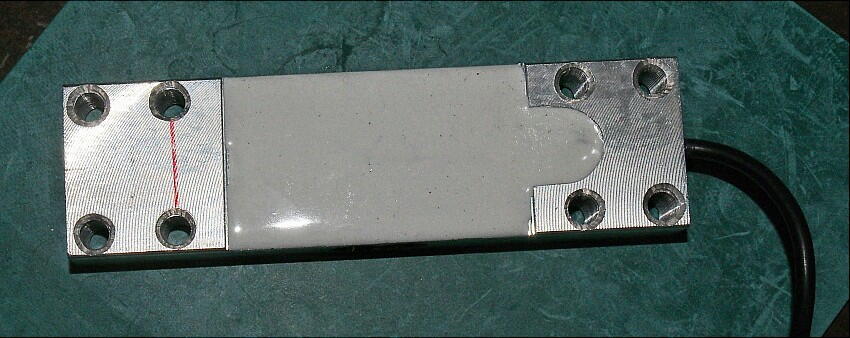

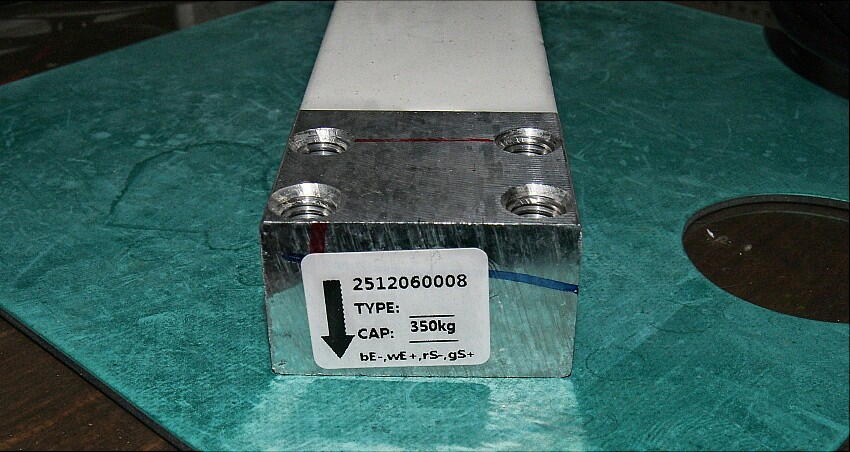

ロードセルが届いた。
さて、どう料理するか。 送られてきた物には、データシートは無し。（ 要求したにも拘らず 中華は信頼性全く無し

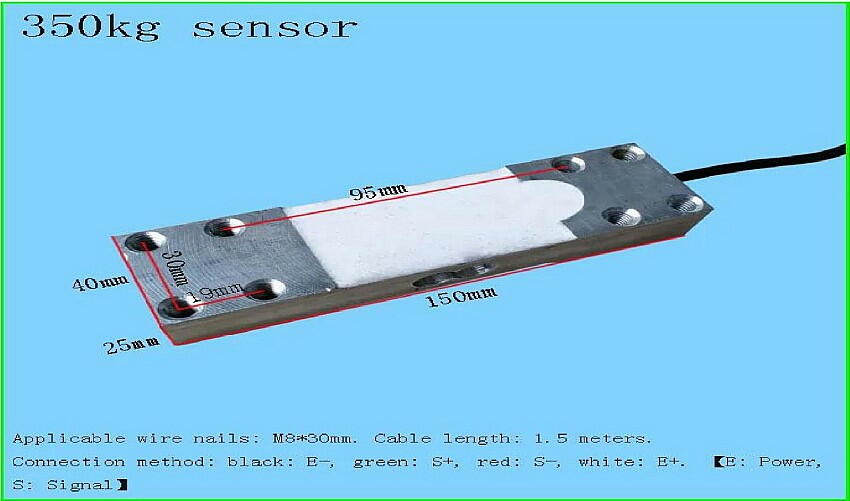

ｗｅｂで検索して探したが、これが適応されているかは不明。

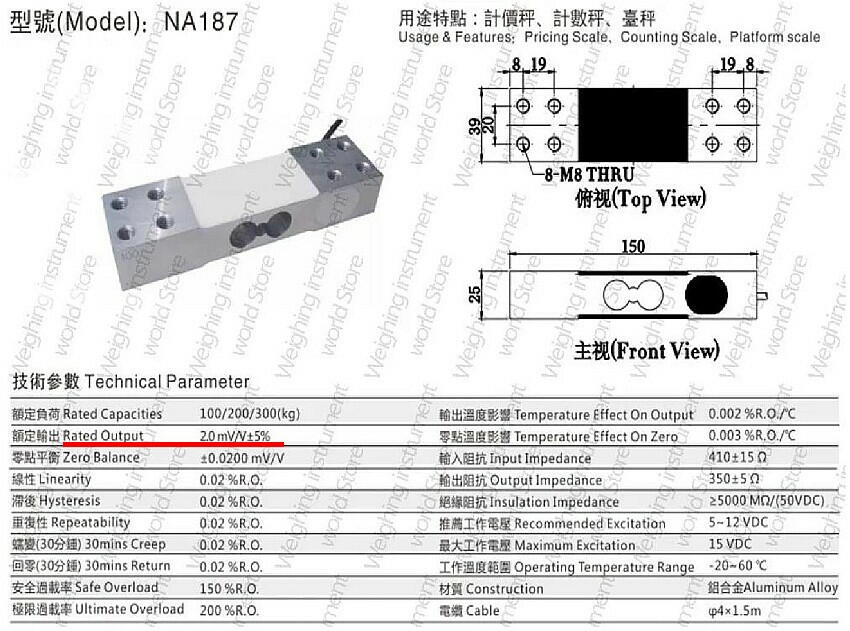

データシート見て ．．．．． これ使えるか ？ 理由は、下の赤線の仕様だ。 出力が、印加する電源電圧に比例して変化している。
例えば、電源電圧５Vを加え荷重３５０ｋｇを掛けた時の出力値は、 ２０ｍＶ × ５ ＝ １００ｍｖ これが、ダイナミックレンジとなる。
３５０ｋｇを掛けても、１００ｍＶしか出力されないとは。 （ １２Ｖでも、２４０ｍVかあ
例えば、０〜３５０ｋｇを、８ｂｉｔのＡ／Ｄコンバータで荷重を調べようとすると、 ３５０ｋｇ／２５５＝１．３７ｋｇが分解能となる。
電源電圧が５Ｖの場合、ダイナミックレンジが １００ｍＶなので、 １００ｍＶ／２５５＝０．３９２ｍＶの変化を、検知する必要がある。
これは、環境ノイズとか電圧変動に埋もれてしまう値だ。
これを抑える為には、少なくとも５０倍以上は増幅する必要が有る。 単に増幅するだけでは環境ノイズにより精度が出ない。
低ノイズアンプを使い且つ、低リップルの電源を作り、温度補償もしなければならない。 はあ、だるくなってきた。
ロードセル用の測定用モジュール（アンプ＋Ａ／Ｄ）を見つけた。 何と Ａ／Ｄが２４ｂｉｔ とな。 分解能が、２の２４乗。
３５０ｋｇなら ．．．．． ３５０／２＾２４ ＝ ２１ｇ まで測れる まあ、有り得ない話（ 笑
分解能は、１ｋｇも有れば十分なので、９ｂｉｔ で演算すれば良い。 何しろ、安くてハードを作る手間を省ける。
注文しとこ。
|
|
|
